seeria: UPS On-line 3/3 faas
ORVALDI V10-20KRT 3-3/3-1

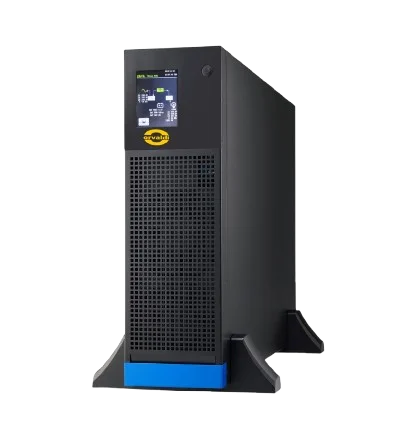

Võimas ja paindlik ORVALDI V10-20KRT UPSi saab paigaldada TOWER- või RACK-komplektidesse, tagades tipptasemel kaitse ja toite kvaliteedi. See on ideaalne kaitseks ootamatute katkestuste eest andmekeskustes, laborites ja kriitilise tähtsusega infrastruktuurides.
TOOTE OMADUSED:
- Kriitilise infrastruktuuri tugi ja kaitse elektrikatkestuste eest.
- Täielik mikroprotsessorjuhtimine.
- Võimalus seadme töö kaugjälgimiseks.
- Null lülitusaeg.
- Puhas siinuslaine
- Külmkäivitusfunktsioon.
- Lihtsalt loetav LCD-ekraan.
- Võimalus töötada paralleelselt teise seadmega.
- Kasutajasõbralik seade.
- EPO pesa.
- EMBS pesa.
TAOTLUSTE LOETELU:
- Telekommunikatsiooniseadmed.
- Laboratooriumid ja teadusuuringud.
- Serverid ja andmekeskused.
- Tööstusseadmed.
- Kriitiline infrastruktuur.
Software - ViewPower
User Manual„KÕRGE KVALITEEDIGA“ VALIK:
ORVALDI asendab, parandab või hüvitab vastavalt kindlustustingimustele ORVALDI tooted ja/või ühendatud seadmed, kui need on kahjustatud elektrilöögi tagajärjel. Maksimaalne hüvitatav kogusumma on 5000 eurot (viis tuhat eurot).
Topoloogia
UPS töötab VFI on-line tehnoloogiaga, mis tagab ühendatud seadmetele kõrgeima toite kvaliteedi. Selle lahenduse peamine omadus on sujuv üleminek töörežiimide vahel, mis tagab kõigi kriitiliste süsteemide järjepidevuse ja optimaalse kaitse.
Näita

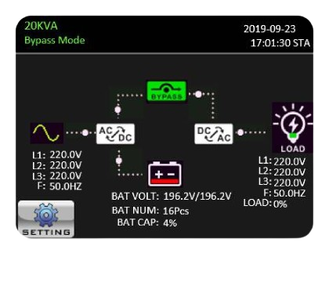

Seadmel on kasutajasõbralik ekraan koos piktogrammidega, mis näitavad selgelt UPSi olekut ja tööd. Selle ühilduvus nii RACK- kui ka TOWER-paigaldistega võimaldab paindlikult kohaneda erinevate ruumikonfiguratsioonidega.
- Paigaldatav RACK-kappi või TOWER-tüüpi toiteallikana
- Konfigureeritav toiteallikas: 3-faasiline 3-faasiline või 3-faasiline ühefaasiline
- Power Factor: Väljundvõimsuse faktor 1,0
- Puuteekraan: 3,5-tolline intuitiivne kasutajaliides lihtsaks kasutamiseks
- EPO (Emergency Power Off) lüliti
- Paralleelkäitumine: Toetab kuni kolme seadet, et suurendada võimsust
- Super laadija: 12A laadija
- Ühildub generaatoritega
- Bypass-režiim: Maintenance Bypass (MBS - hoolduse ümbersõit)
- Side: Standard: USB, valikuline: SNMP, AS400, WiFi-moodul
- UPSi mõõtmed: 438 x 133 x 680 mm [rack 3U] (B x K x S)
.svg)
EMBS
EMBS-liides võimaldab intelligentset ühendamist välise teenuse möödaviimise mooduliga. See võimaldab UPSi ohutut möödaviimist hoolduse või hoolduse ajal, säilitades samal ajal ühendatud seadmete pideva toiteallika. Süsteem on kavandatud nii, et see tuvastab automaatselt välise möödavoolukaane avamise ja lülitub sisemisele möödavoolurežiimile, vältides nii UPSi kui ka ühendatud seadmete juhuslikku ümberlülitamist ja võimalikku kahjustamist.

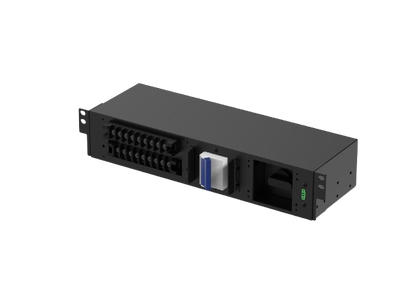

Hoolduse ümbersõit
EMBS-ühendus võimaldab intelligentset ühendust välise hoolduse ümbersõidumooduliga, mis võimaldab hoolduse ajal ohutut UPSi ümbersõitu, tagades samal ajal ühendatud seadmetele toitepidevuse.
 |
|
1 - COLD START lüliti |
 |
Kommunikatsioon
Võrgu juhtimise ja jälgimise funktsioonid
- Võimaldab juhtida ja jälgida mitut UPS-seadet LAN-i ja INTERNETI kaudu.
- Kasutajasõbralik toiteanalüüsi graafik: sündmuste statistika, ajalooliste andmete graafikute eksport.
- Reaalaegsed dünaamilised UPS-andmete graafikud (pinge, sagedus, koormuse tase, aku tase).
- Turvaline operatsioonisüsteemi väljalülitus ja andmekao kaitse elektrikatkestuse korral.
- Hoiatused helisignaali, programmiedastuse, mobiilsõnumite ja e-posti teel.
- Ajastatud UPSi sisse-/väljalülitus, aku testimine, programmeeritavate väljundite juhtimine ja helisignaali haldus.
- Paroolikaitse ja kaugjuurdepääsu haldus.
- Toetab VMware ESX ja ESXi platvorme.
- Mitmekeelne tugi: inglise, saksa, prantsuse, hispaania, itaalia, portugali, poola, tšehhi, vene, ukraina, türgi, hiina.
UPSil on USB ja RS232 pordid ning SNMP-kaardi pesa, mis võimaldavad lihtsat haldamist ja kaugjälgimist arvuti kaudu, suurendades ühendatud seadmete turvalisust.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Tarkvara UPS-seadmete nutikaks haldamiseks ja jälgimiseks LAN-i ja Interneti kaudu. | Täpsem haldustarkvara mitme UPS-seadme jälgimiseks ja juhtimiseks LAN-i, Interneti ja SNMP-kaardi kaudu. | SNMP Web Manager on SNMP-veebikaardi haldustarkvara. Kasutajad saavad otsida ja hallata kõiki SNMP-seadmeid LAN-is selle liidese kaudu. Seejärel saab topeltklõpsuga avada veebipõhise järelevalvelehe. |
Paindlikkus paigaldamisel
3-faasilisest 3-faasiliseks või 3-faasilisest ühefaasiliseks paigaldamine
3-faasilisest 3-faasiliseks või 3-faasilisest ühefaasiliseks paigaldamine
UPSi konstruktsioon võimaldab paindlikku ümberlülitumist kolmefaasilise toite ja ühe- või kolmefaasiliste koormuste vahel, pakkudes maksimaalset mitmekülgsust. See võimaldab hõlpsasti kohandada toiteallikat erinevate seadmetega, optimeerides süsteemi tõhusust ja töökindlust. See on ideaalne lahendus dünaamiliste IT-keskkondade jaoks, mis nõuavad paindlikkust ja katkematut tööd.

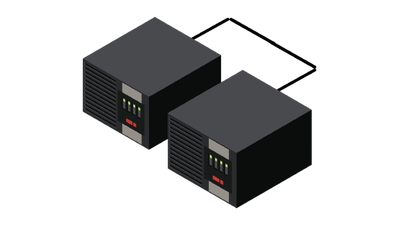

Redundantsus ja skaleeritavus
.png)
Paralleelühenduse funktsioon võimaldab võimsust laiendada, lisades rohkem UPS-üksusi, luues redundantse süsteemi, mis tagab pideva töö isegi siis, kui üks seade läheb rikki. See funktsioon suurendab varusüsteemi paindlikkust ja usaldusväärsust.
Täiendavad omadused
Seade sisaldab EPO (Emergency Power Off) pistikut, mis tagab ühendatud infrastruktuuri ohutuse hädaolukordades. See kriitiline funktsioon võimaldab viivitamatut voolu väljalülitamist, vähendades ohtu elule ja seadmetele ettenägematute sündmuste ajal.
Efektiivsusrežiimid
Sisaldab ECO-režiimi, mis optimeerib energiakasutust ilma kaitset kahjustamata, muutes selle energiatõhusamaks.
TEHNILISED ANDMED:
| Mudel | ORVALDI V10KRT | ORVALDI V15KRT | ORVALDI V20KL | |
| Näiline võimsus/Aktiivne võimsus | 10kVA /10kW | 15kVA / 15kW | 20kVA / 20kW | |
| Sisend | ||||
| Pingepiirkond | Alampinge piir toite kadumiseks | 110 VAC(Ph-N) ± 3% 50% koormusel | ||
| 176 VAC(Ph-N) ± 3% 100% koormusel | ||||
| Alampinge taastumise piir | Alampinge piir + 10V | |||
| Ülepingepiir toite kadumiseks | 300 VAC(L-N) ± 3% 50% koormusel | |||
| 276 VAC(L-N) ± 3% 100% koormusel | ||||
| Ülepingepiir taastumiseks | Ülepingepiir - 10V | |||
| Sagedusvahemik | 46Hz~54Hz @50Hz süsteemis | |||
| 56Hz~64Hz @60Hz süsteemis | ||||
| Faase | 3 faasi + null | |||
| Võimsustegur | ≥ 0.99 100% koormusel | |||
| Väljund | ||||
| Väljundpinge | 3x 360/380/400/415VAC (faas-faasi vahel) | |||
| 208/220/230/240VAC (faas-null) | ||||
| Pinge reguleerimine (vahelduvvoolurežiim) | ± 1% | |||
| Sagedusvahemik (sünkroonrežiim) | 46Hz~54Hz @50Hz süsteemis | |||
| 56Hz~64Hz @60Hz süsteemis | ||||
| Sagedus (aku režiim) | 50Hz ± 0.1Hz või 60Hz ± 0.1Hz | |||
| Tipuvoolu tegur | 3:1 maks | |||
| Harmooniline moonutus | ≤ 2% 100% lineaarse koormusega; ≤ 5% mittelineaarse koormusega | |||
| Ülekoormus | Vahelduvvoolurežiim | 100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min; >150%: 400 ms | ||
| Aku režiim | 100%~110%: 60 min; 110%~125%: 10 min; 125%~150%: 1 min; >150%: 400 ms | |||
| Üleminekuaeg | Inverter ⇿ Bypass | 0 ms (faasilukk olemasolul, <4 ms inverterist bypass'ile) | ||
| On-line ↔ Aku töö | 0 ms | |||
| Inverter ⇿ ECO | <10 ms | |||
| Tõhusus | ||||
| Vahelduvvoolurežiim | 95.5% | |||
| Akurežiim | 94.5% | |||
| Akud | ||||
| Kogus | 20 | 32~40 (reguleeritav) | ||
| Laadimisvool | 1.0~12.0A ±10% (reguleeritav) | |||
| Laadimispinge | 136.5VDC ±1% | +/- 13.65VDC * N ± 1% (N = 16~20) | ||
| Füüsilised andmed | ||||
